随着热网监控系统的不断完善，每年城镇供热系统都会产生大量的运行数据，在这个过程中，如何对这些大数据进行处理？如何发现运行过程、运行设备、运行管理过程中存在的问题？如何更好地实现经济运行？以上问题的解决离不开供热系统的能效评价，今天小艾讲堂针对城镇供热系统的能效评价相关规范，结合业内学者的研究方法，给大家做一个详细解读。
供热系统的能效评价相关规范
01《城镇供热系统评价标准》gb/t50627-2010
《城镇供热系统评价标准》gb/t50627-2010（以下简称评价标准），主要是为了加强城镇供热系统的运行管理，提高供热系统的能源利用率，同时为了提高供热质量与促进安全运行，制定了该评价标准。评价工作一般在项目验收一年后进行，从设施、管理、能效、环保四个方面给予评价，其中系统设施评价权重占40%，管理评价权重占25%，能效评价的权重占到了25%，能效评价侧重于供热系统的安全与经济运行，从而对供热系统进行全面的评价。对于既有供热系统，热力企业最关注的也正是如何实现安全与经济运行。

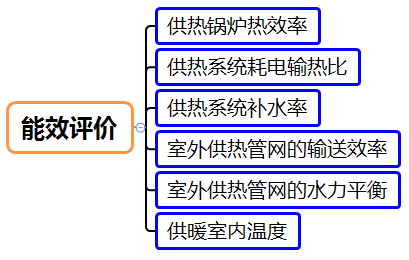

★能效评价内容★
★评价标准6.0.2条对各项内容的规定★

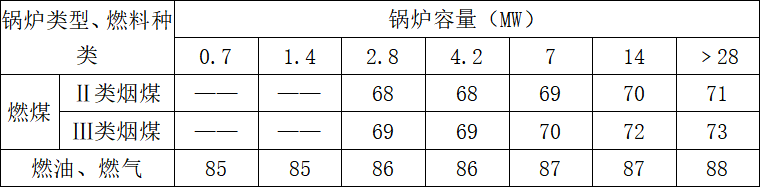

☆ 供热锅炉的热效率
☆ 循环水泵运行效率不低于额定效率的80%；
☆ 供热一次系统补水率不应大于循环流量的0.5%，二网系统补水率不应大于循环流量的1%；
☆ 供热管网的热输送效率不应小于0.9；
☆ 供暖室内温度不低于设计温度2℃，不高于1℃，由于热用户的生活习惯不同，各地对于室内温度的标准有不同的规定，大多数地区的供热管理条例已改为不低于设计室内温度。
02《供热系统节能改造技术规范》gb/t50893-2013
《供热系统节能改造技术规范》gb/t50893-2013（以下简称技术规范），主要是为了规范和监督节能改造技术工作。技术规范中的第4节--节能评估，主要从能耗、主要设备能效、运行参数三个方面对热力系统进行评价。与2.1节的评价标准相比，内容更加全面，增加了采暖季能耗指标的规定与运行参数的规定。技术规范中关于主要设备的能效指标项基本一致，只是指标的标准稍有不同，略高于《城镇供热系统评价标准》gb/t50627-2010中的相关规定。
燃煤锅炉平均效率：统一按70%核算，燃油、燃气锅炉平均效率按90%核算，低于标准则不合格。实际上小于14mw的燃煤锅炉效率可能达不到70%，而大于14mw的锅炉很容易达到，因此，对于不同容量的燃煤锅炉统一了热效率指标为70%为合格，其实也是对20吨以下的锅炉提出了更高的核算标准。
补水比：补水比是指日补水量（m3）与系统水容量（m3）的比值，可以直观地反映日补水量的多少，而评价标准中所规定的补水率则是指供热系统单位时间的补水量与系统循环水量的比值。在不同的供热系统中，由于温差不同，同样规模（热负荷）的热力系统的循环流量可能差别较大，而且有的热力系统采用变流量运行，用循环流量为基准核算补水量，可能会存在不同的标准，有一定的难度；然而实际操作过程中，管网系统的水容量虽然是定值，但难于计算，需要首次系统注水时统计好总水容量。综上，对于供热管网运行过程中补水的核算，在日常运行中，补水率与补水比都有应用，对于温差较小的地板辐射末端的热力管网，补水率会低于平均标准规定的数值。

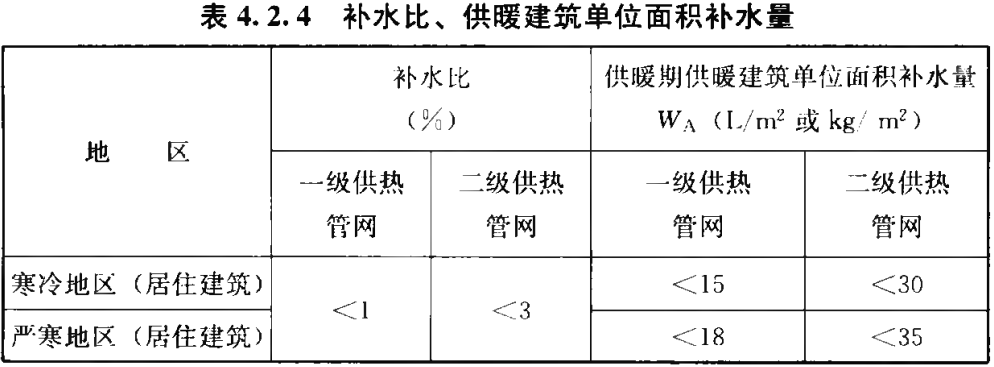

☆ 补水比、供暖建筑单位面积补水量：
☆ 水泵运行效率低于额定效率的90%为不合格；
☆ 换热设备的换热性能低于额定的90%，判定为不合格；换热设备阻力大于0.1mpa，判定为不合格；
☆ 一级管网的输送效率低于95%，判定为不合格；二级管网输送效率低于92%，判定为不合格；均高于城镇供热系统评价标准中的规定。

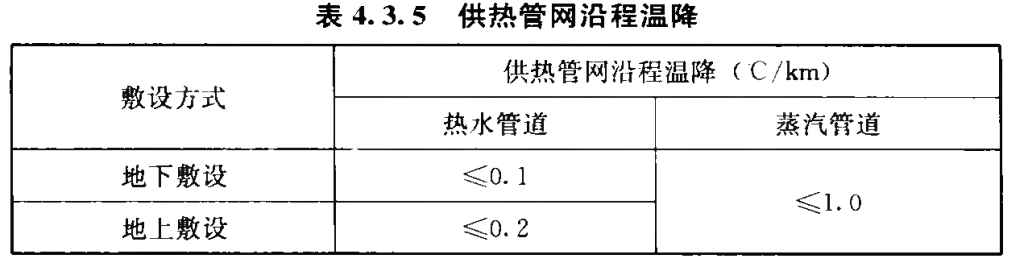

☆ 管网沿程温降：
03《民用建筑能耗标准》gb/t51161-2016
《民用建筑能耗标准》gb/t51161-2016 （以下简称能耗标准）对严寒和寒冷地区的建筑供暖能耗分析进行了指导，同时也规定了相应的能耗限值，分析指标等。能耗标准中以“建筑供暖系统综合能效”为主要目标进行分析与考核，以末端用户的耗热量指标、建筑供暖输配系统能耗指标、换热效率位依据，以各种热源的能源转换效率为核心节能评价理念，从而定出约束值、引导值。
下面截取了部分能耗指标的约束值与指导值，给供热运行的能效管理提供了对标参数，相关的建筑能耗指标比《城镇供热系统评价标准》gb/t50627-2010中规定的更为全面，指标值偏低。以下为节选的一些重要的能耗指标：

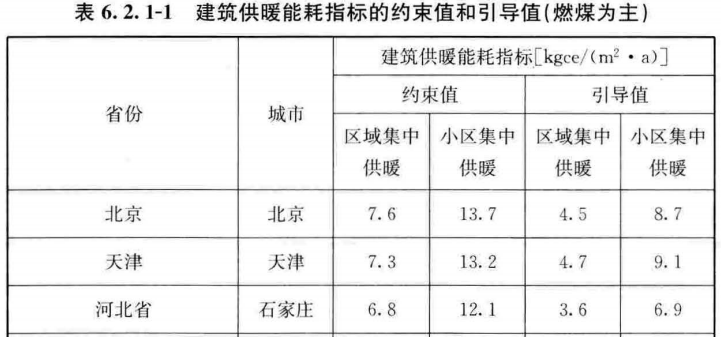

☆ 建筑供暖能耗指标的约束值和引导值（燃煤为主）

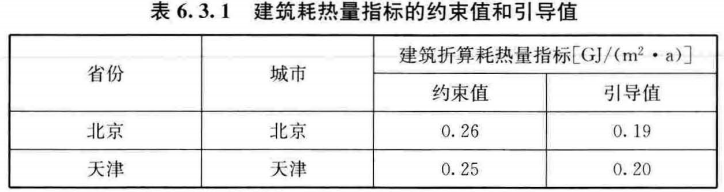

☆ 建筑耗热量指标的约束值和引导值

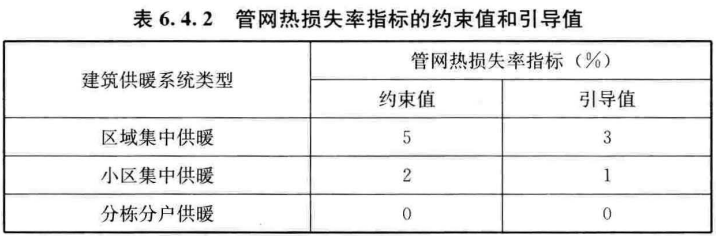

☆ 管网热损失率指标的约束值和引导值

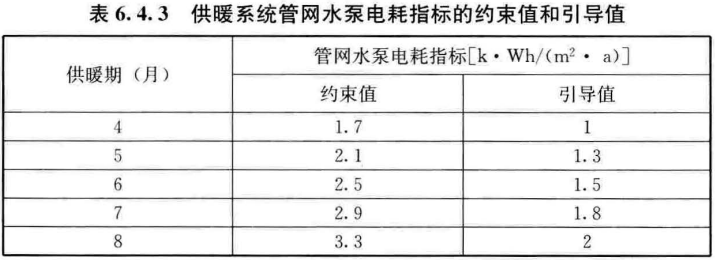

☆ 供暖系统管网水泵电耗指标的约束值和引导值
相关学者研究
针对供热系统的运行评价方面的研究，业内存在多种评价角度，主要从以下三方面评价供热系统运行的情况：
（1）社会效益
室温达标率，每年冬季供热质量成为北方社会关注热点。
（2）环境效益
污染物排放指标，噪声等
（3）节能及经济运行
供热成本分析、经济性评价，采暖季单平米运行成本等，与供热系统的能效评价一起实现对供热系统的节能及经济运行评价。
结束语
本文针对供热系统的能效评价这一问题开展了讨论，纵观节能评价相关的的三部标准，从《城镇供热系统评价标准》gb/t50627-2010，到《供热系统节能改造技术规范》gb/t50893-2013，再到《民用建筑能耗标准》gb/t51161-2016，我们可以看到，随着供热技术的进步，热力系统的评价和描述在不断完善，评价体系也在不断扩充，对建筑能耗指标有了更高的要求，对设备及系统的能效指标要求也在不断提高。
城镇供热系统的运行能效评价体系已基本建立，这已成为智慧供热发展过程中必不可少的基础内容，能效评价做得足够细致才能让节能诊断得到更好的实现，未来我们还需要在细节上做更多的工作，小艾也将继续与大家对智慧供热领域相关技术问题做进一步的探讨和研究。
